Surub autoforant panouri sandwich 5,5/6,3x130mm, saiba R16, strapungere 12 mm, OEM T12, zincat, 100 buc

Descriere

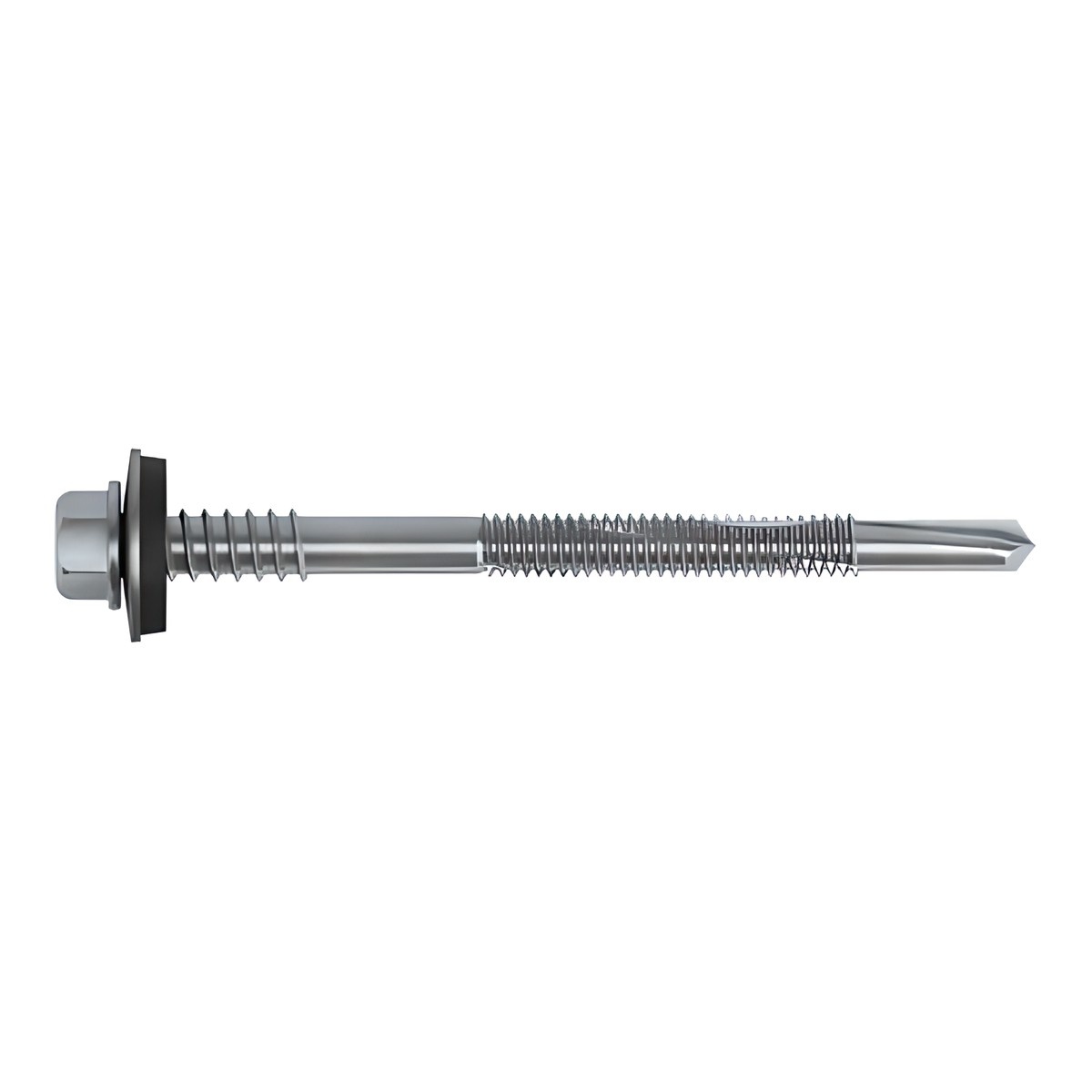

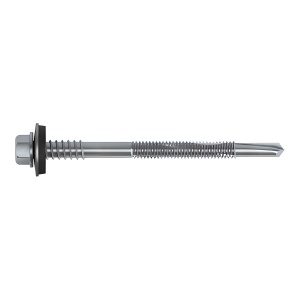

Surubul autoforant OEM T12 R16 este un surub autoforant cu filet dublu 5,5/6,3 mm si saiba de etansare R16, cu agrement tehnic european ETA-13/0199, pentru fixarea panourilor sandwich de perete si de acoperis pe grinzi si profile de otel laminate la cald. Varful de gaurire nr. 5 gaureste si fileteaza structura intr-o singura operatie, pana la 12 mm de otel, fara gaurire prealabila. Filetul dublu prinde atat structura, cat si tabla exterioara a panoului, iar saiba de otel de 16 mm cu garnitura EPDM vulcanizata etanseaza punctul de fixare.

Specificatii tehnice:

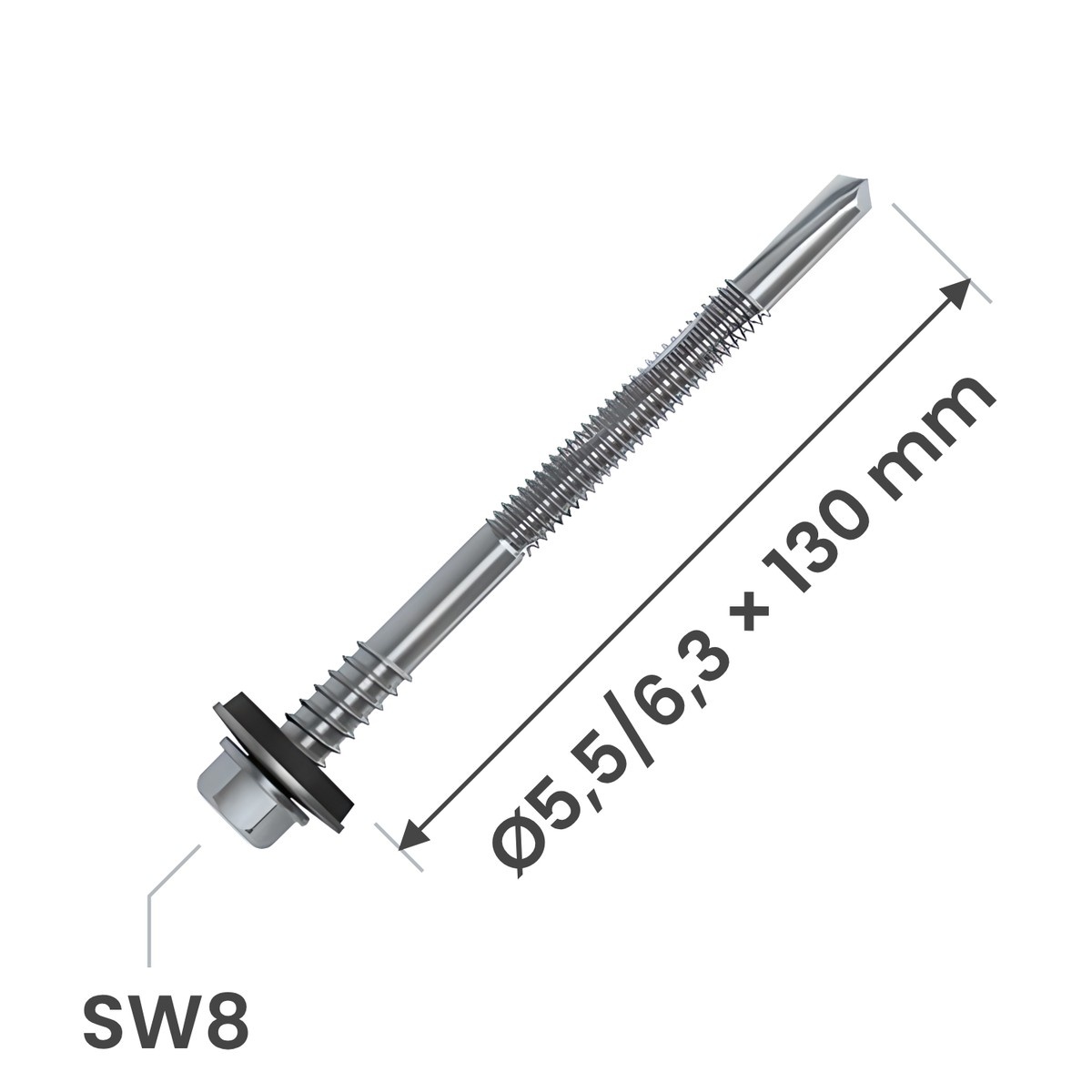

• Dimensiune: 5,5/6,3 x 130 mm (filet dublu)
• Lungime utila de fixare: panouri sandwich de 75–105 mm grosime
• Strapungere maxima: 12 mm otel (varf de gaurire nr. 5)
• Suport: grinzi si profile de otel laminate la cald, grosime minima 3,0 mm
• Tip cap: hexagonal 8 mm, cu saiba de otel de 16 mm (R16) si garnitura EPDM vulcanizata
• Antrenare: hexagonala 8 mm (cheie tubulara)
• Material: otel carbon calit superficial, zincat 12 µm (clasa de coroziune C1–C2); vopsit cu poliester 50 µm pentru clasa C3 (PN-EN ISO 12944-2)
• Vopsit: unele lungimi sunt disponibile si vopsite in RAL 9002 si RAL 7016. Scrie-ne pe WhatsApp ce lungime si culoare iti trebuie.
• Certificare: ETA-13/0199; evaluare tehnica nationala ITB-KOT-2017/0022
• Rezistenta la forfecare (VR,k): 1,40–2,10 kN, dupa grosimea tablei panoului (0,50–1,00 mm)
• Rezistenta la smulgere din suport (NR,k): 3,65 kN (tabla panoului 0,50–0,55 mm), 4,60 kN (0,63 mm) si 5,45 kN (0,75–1,00 mm)
• Valori de calcul: valorile caracteristice de mai sus se impart la coeficientul de siguranta γM = 1,33
• Montaj: cuplu de strangere 5 Nm, turatie recomandata 1500 rot/min (fara sarcina)
• Cantitate: 100 buc/cutie

De ce sa alegi suruburile autoforante T12 R16?

• Gaurire si filetare intr-o singura operatie — pana la 12 mm otel: varful nr. 5 strapunge structura fara gaurire prealabila, deci un singur pas pe fiecare punct de fixare.
• Etansare la fiecare surub — saiba de 16 mm cu EPDM vulcanizat: garnitura e lipita de saiba, nu se pierde la montaj si inchide gaura din tabla panoului.
• Agrement ETA-13/0199 — forfecare pana la 2,10 kN, smulgere pana la 5,45 kN: valori caracteristice declarate, pe care proiectantul le poate folosi direct in calcul.
• 10 lungimi — panouri de 30–215 mm: pentru fiecare grosime de panou exista o lungime cu interval de fixare declarat de producator.
• Protectie la coroziune — zincat 12 µm, C1–C2: pentru hale si constructii uzuale; varianta vopsita (poliester 50 µm) urca la clasa C3.

Disponibil in 10 lungimi, de la 75 la 240 mm — vezi toate suruburile pentru panouri sandwich. Structura este din profile subtiri, laminate la rece (1–6 mm)? Vezi toata gama OEM T6/T12 R16, inclusiv seria T6 R16, cu varf nr. 3. Alte suruburi fara marca proprie gasesti in gama OEM.

Recomandari de utilizare si accesorii:

Montati cu o masina de insurubat cu limitator de cuplu, reglata la 5 Nm si maximum 1500 rot/min, si o cheie tubulara hexagonala de 8 mm. Valorile de rezistenta sunt valabile pentru table de otel S280GD–S350GD (EN 10346) si structuri din S235 (EN 10025-1).

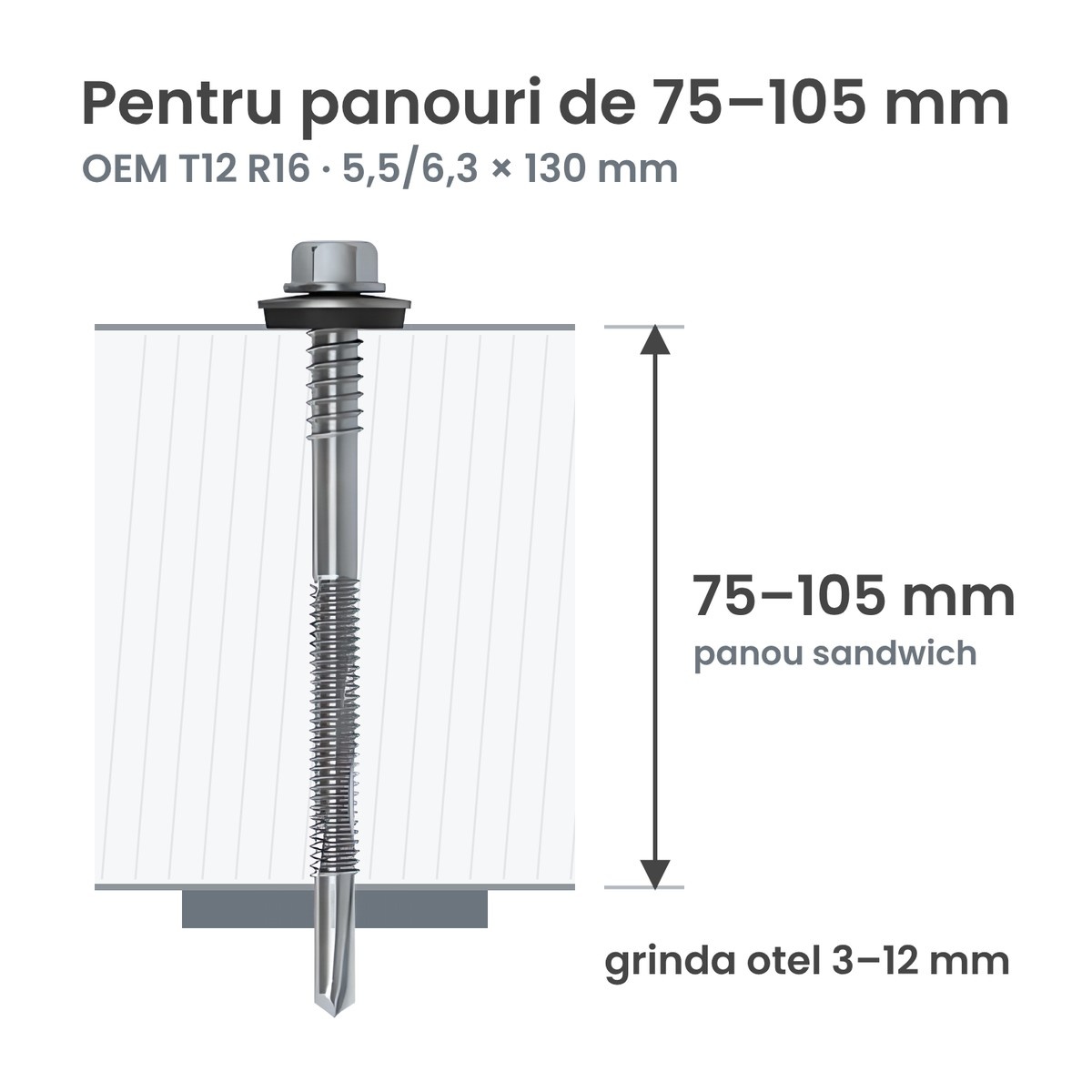

• Dupa grosimea panoului: alege lungimea la care grosimea panoului tau intra in intervalul declarat. Acest surub de 130 mm este pentru panouri de 75–105 mm.
• Dupa structura: T12 este pentru grinzi si profile de otel laminate la cald (minim 3,0 mm, maxim 12 mm). Pentru profile subtiri, laminate la rece, alege seria T6.
