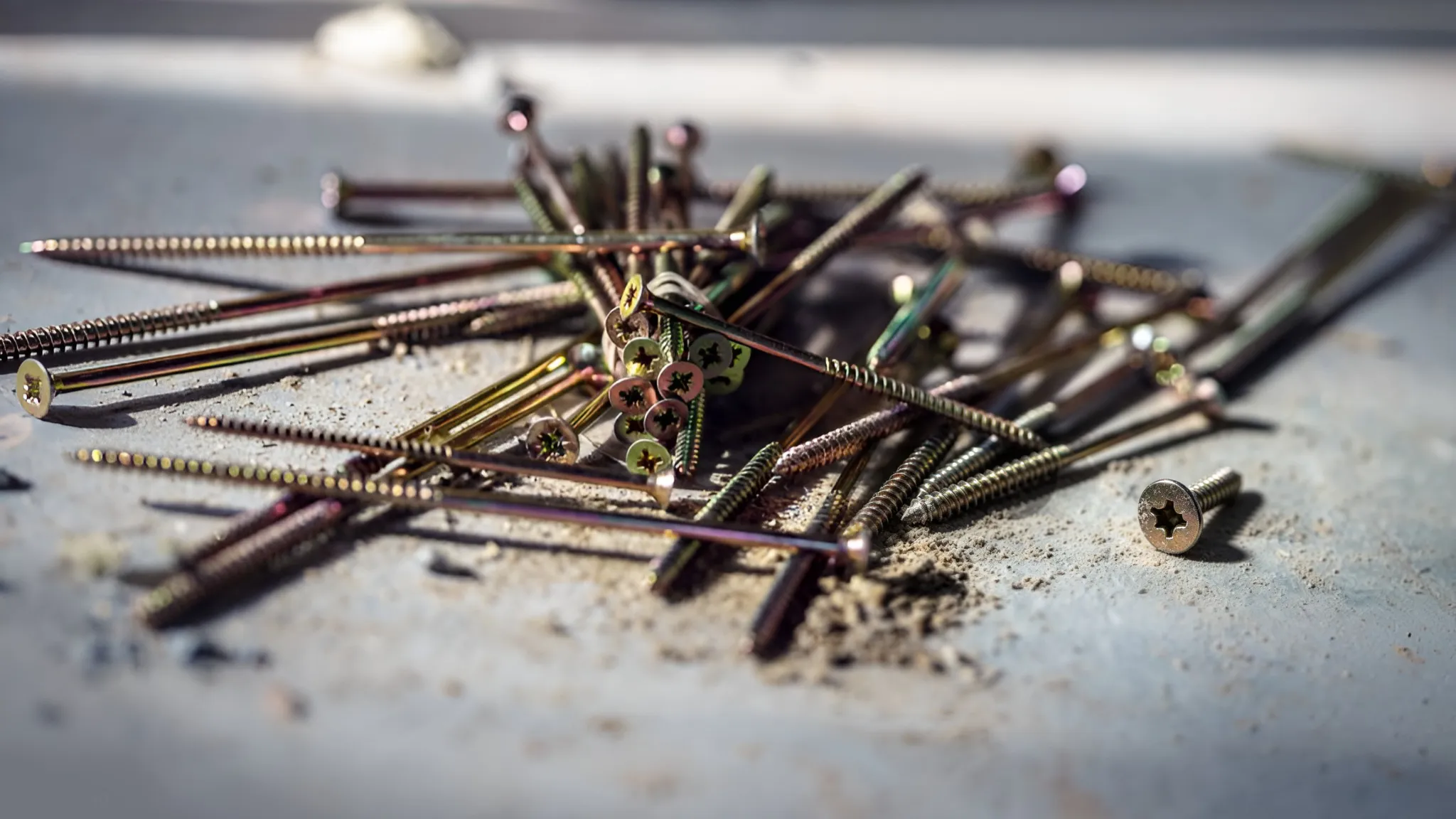

Suruburile structurale pentru lemn sunt suruburile cu valori de rezistenta declarate de producator, pe care un inginer le poate folosi in calculul unei imbinari. Cele mai cautate sunt cele cu certificare ETA: au rezistentele, lemnul in care se pot monta si conditiile de montaj stabilite intr-o evaluare tehnica europeana.
Ghidul acesta explica ce inseamna ETA, prin ce difera un surub cu ETA de unul de dulgherie obisnuit, cand ai nevoie de el si cum alegi diametrul, lungimea si tipul de cap. Mai jos gasesti si suruburile structurale pe care le avem pe stoc, cu fisele lor tehnice.
Pe scurt
- ETA (European Technical Assessment) e o evaluare tehnica europeana. Pe baza ei, producatorul emite declaratia de performanta si pune marcajul CE.
- Daca proiectul de structura cere suruburi ETA, folosesti exact tipul, diametrul si lungimea din proiect.
- Pentru imbinari curente fara calcul ajung suruburile de dulgherie conforme EN 14592, care au si ele valori declarate.
- Alegi dupa diametru, lungime (filetul trebuie sa intre tot in elementul de baza) si tipul de cap: inecat sau flansat.
- Suruburile structurale din oferta sunt zincate, clasa de corozivitate C1–C2: pentru interior, sarpante sub invelitoare si structuri protejate de ploaie.
Ce inseamna certificarea ETA la suruburi pentru lemn
ETA (European Technical Assessment, evaluare tehnica europeana) este documentul care stabileste performantele unui produs de constructie pentru care nu exista un standard european armonizat, sau care depaseste ce acopera standardul. Il emite un organism de evaluare tehnica, pe baza unui document european de evaluare (EAD). De exemplu, suruburile SNK au ETA-11/0030, emis de ETA-Danmark, iar suruburile Wkret-met Klimas WKCS si WKCP au ETA-18/0817.
Pentru un surub de lemn, ETA-ul precizeaza:
- diametrele si lungimile acoperite;
- valorile caracteristice: momentul de curgere al surubului (My,k), parametrul de smulgere a filetului (fax,k), parametrul de strapungere a capului (fhead,k) si rezistenta la tractiune (ftens,k);
- materialele in care e admis: lemn masiv, lemn lamelat incleiat, CLT (X-Lam), LVL, panouri pe baza de lemn;
- conditiile de montaj: distante fata de margini si intre suruburi, montaj cu sau fara pregaurire, unghiuri.
Cu aceste valori, inginerul calculeaza imbinarea dupa Eurocodul 5 (SR EN 1995) si trece in proiect tipul exact de surub.
ETA, EN 14592 sau fara declaratie: care e diferenta
| Surub | Ce declara producatorul | Cand il folosesti |
|---|---|---|
| Cu ETA (de exemplu WKCS, WKCP, SNK) | Valorile din evaluarea tehnica europeana, de obicei si pentru lungimi mari, CLT, LVL si montaj fara pregaurire. | Imbinari portante calculate, cand proiectul cere un surub cu ETA. |
| Conform EN 14592 (de exemplu Klimas KMWHT) | Valorile cerute de standardul pentru elemente de fixare tip tija pentru structuri din lemn. | Imbinari curente de dulgherie; si ele pot intra intr-un calcul. |
| Fara declaratie de performanta | Nimic verificabil. | Doar lucrari nestructurale. |
Cand ai nevoie de suruburi structurale cu ETA
- Cand proiectul de structura le cere. E regula cea mai importanta: folosesti tipul, diametrul si lungimea din proiect, nu un echivalent „la fel de gros”. In practica, suruburile ETA devin obligatorii exact atunci.
- Cand vrei suruburi groase montate fara pregaurire la imbinari portante, de exemplu capriori pe pane sau pe cosoroaba: ETA-ul spune in ce conditii se poate monta direct.
- La constructii din lemn lamelat incleiat, CLT sau LVL, unde ETA-ul spune in ce materiale si cum se poate monta surubul.
- Cand ai nevoie de suruburi lungi care sa stranga elemente groase fara pregaurire.
Nota practica: pentru lucrari fara calcul de structura, de exemplu o magazie, un foisor mic sau o placare, ajung suruburile de dulgherie obisnuite, conforme EN 14592. Le gasesti explicate in ghidul de alegere a suruburilor de dulgherie.
Cum alegi surubul structural potrivit
| Parametru | Ce conteaza |
|---|---|
| Diametru | Diametrul si numarul de suruburi rezulta din calcul. In oferta avem 6 mm (WKCP, SNK) si 8 mm (WKCS, WKCP, SNK), in lungimi de pana la 300, respectiv 400 mm. |
| Lungime | Toata partea filetata trebuie sa intre in elementul de baza. Fisa tehnica da, pentru fiecare lungime, cat de gros poate fi elementul prins: la WKCS 8 × 180 mm si SNK 8 × 180 mm, filetul are 80 mm, deci elementul prins poate avea pana la 100 mm. |
| Filet | Suruburile din oferta au filet partial: tija fara filet trece libera prin primul element, iar filetul trage elementele unul spre celalalt. Suruburile cu filet total se folosesc pentru armari si imbinari care lucreaza axial, dupa proiect. |
| Cap | Inecat (WKCS, SNK): intra in lemn si ramane la nivelul suprafetei. Flansat (WKCP): cap lat cu saiba integrata, de 20 mm la diametrul de 8 mm, fata de 14,5 mm la capul inecat. Strange mai bine si rezista mai bine la strapungerea capului. |
| Protectie la coroziune | Zincare galvanica, clasa C1–C2: interior, sarpante sub invelitoare si structuri protejate de ploaie. Pentru zone costiere, contact permanent cu apa sau proiecte care cer C3 si peste, ai nevoie de inox, pe care nu il avem pe stoc. |
| Montaj | WKCS, WKCP si SNK au varf special si se monteaza fara pregaurire in lemnul de rasinoase. Folosesti bit TX30 (diametrul de 6 mm) sau TX40 (8 mm) si respecti distantele din ETA. |
Suruburile structurale pe care le gasesti la AcoMag
Toate sunt din otel zincat, cu documentatia pe pagina fiecarui produs. SNK exista pe stoc si in diametre mici, de la 3,5 la 5 mm, pentru fixari usoare.
| Surub | Dimensiuni pe stoc | Cutie |
|---|---|---|
| Wkret-met Klimas WKCS cap inecat, TX40, ETA-18/0817 |
8 × 80–400 mm, din 20 in 20 mm (de exemplu 8 × 180 mm) | 50 buc |
| Wkret-met Klimas WKCP cap flansat, TX30 / TX40, ETA-18/0817 |
6 × 50–100 mm, din 10 in 10 mm, si 120–300 mm, din 20 in 20 mm (de exemplu 6 × 160 mm) 8 × 80–400 mm, din 20 in 20 mm (de exemplu 8 × 180 mm) |
100 buc (6 mm) 50 buc (8 mm; 25 buc la 8 × 140 si 8 × 160) |
| Holz Technic SNK cap inecat, TX30 / TX40, ETA-11/0030 |
6 × 60–100 mm, din 10 in 10 mm, si 120–300 mm, din 20 in 20 mm (de exemplu 6 × 160 mm) 8 × 80–400 mm, din 20 in 20 mm (de exemplu 8 × 180 mm) |
100 buc |
Wkret-met Klimas — producator polonez. Dupa fisa tehnica, WKCS si WKCP se folosesc pentru lemn masiv, lemn lamelat incleiat, X-Lam (CLT), LVL si panouri pe baza de lemn. Fisele Klimas dau valorile pentru lemn de clasa minim C24. Au un raport calitate/pret foarte bun pentru sarpantele obisnuite.
Holz Technic SNK — surub cu cap inecat, cu ETA-11/0030, admis si pentru CLT, LVL si lemn de esenta tare. Documentele lui sunt emise de Rotho Blaas (Italia), titularul ETA-ului. E alegerea potrivita cand proiectul cere explicit aceasta evaluare.
Pentru imbinari curente, fara calcul, ai si suruburile Klimas KMWHT cu cap inecat, conforme EN 14592, de la 3 la 6 mm. Toata gama e pe pagina suruburi dulgherie.
Exemple de utilizare
Sarpanta unei case. Capriorii pe pane si pe cosoroaba se prind de regula cu suruburi de 8 mm, cu lungimea aleasa dupa grosimea elementului prins; diametrul si numarul de suruburi le da proiectul. Scandurile subtiri, de exemplu contravantuirile, nu se prind cu suruburi de 8 mm. Cand capul trebuie sa ramana la nivelul lemnului, alegi WKCS sau SNK. Cand vrei o suprafata mare de strangere sub cap, alegi WKCP.
Lemn lamelat incleiat, CLT sau LVL. Verifica in ETA ca surubul e admis in materialul respectiv si respecta distantele minime fata de margini. WKCS, WKCP si SNK sunt admise in toate cele trei.
Structuri expuse la ploaie sau lemn tratat. Suruburile zincate din oferta sunt pentru clasa C1–C2. Pentru elemente portante expuse direct la ploaie, verifica in proiect clasa de corozivitate ceruta; daca e C3 sau mai mare, alege inox. La fel pentru lemn tratat in autoclava cu saruri pe baza de cupru si pentru zone cu umezeala permanenta.
Documente tehnice si fise de produs
Documentele de mai jos sunt in limba engleza, de la producatori. Le poti trimite proiectantului sau atasa la cartea tehnica a constructiei.
- Fisa tehnica Wkret-met Klimas WKCS (ETA-18/0817), PDF
- Fisa tehnica Wkret-met Klimas WKCP (ETA-18/0817), PDF
- Fisa tehnica SNK (ETA-11/0030), PDF
- Declaratia de performanta SNK (ETA-11/0030), PDF
Intrebari frecvente despre suruburile structurale ETA
Ce diferenta este intre un surub structural ETA si un surub de dulgherie obisnuit?
Surubul cu ETA are valorile de rezistenta si conditiile de montaj stabilite intr-o evaluare tehnica europeana, de obicei si pentru lungimi mari, CLT sau LVL. Un surub de dulgherie conform EN 14592 are si el valori declarate si e potrivit pentru imbinari curente. Un surub fara declaratie de performanta nu are valori verificabile si nu se foloseste la elemente portante.
Pot folosi suruburi ETA fara un proiect de structura?
Da, ETA e o evaluare tehnica a produsului, nu o restrictie de folosire. Le poti monta la orice lucrare. Cate suruburi, ce diametru si unde se pun la o imbinare portanta stabileste insa calculul. La lucrari fara rol portant, de exemplu o magazie sau un foisor mic, alegi lungimea dupa grosimea elementului prins si dupa lungimea utila din fisa tehnica.
Pot folosi aceste suruburi la exterior sau pe lemn tratat?
Suruburile structurale din oferta sunt zincate, clasa de corozivitate C1–C2: potrivite pentru sarpante, interior si structuri protejate de ploaie. Sarurile pe baza de cupru din lemnul tratat in autoclava grabesc coroziunea zincului. Pentru lemn tratat in autoclava cu saruri de cupru sau pentru umezeala permanenta, alege suruburi din inox.
Trebuie pregaurit lemnul pentru suruburile structurale?
La WKCS, WKCP si SNK, nu: au varf special si se monteaza direct in lemnul de rasinoase, asa cum scrie in fisele tehnice. In lemn de esenta tare, aproape de capete sau de margini, respecta distantele si conditiile de pregaurire din ETA.
Livrati si pe santier? In ce cantitati?
Da, livram prin curier la adresa pe care o alegi, inclusiv pe santier, in 1–2 zile din depozit. Comenzile plasate pana la ora 14:00 ajung de regula a doua zi. Transportul e gratuit pentru comenzile de peste 100 lei platite cu cardul. Suruburile structurale de 6 si 8 mm vin in cutii de 25, 50 sau 100 de bucati; pentru cantitati mari, suna-ne. Detalii pe pagina de livrare.
Ai nevoie de suruburi structurale pentru un proiect?
Trimite-ne proiectul sau spune-ne ce imbinari ai si grosimea elementelor, iar noi te ajutam sa gasesti pe stoc surubul din proiect sau lungimea potrivita pentru grosimea elementelor. Scrie-ne pe WhatsApp sau suna-ne la 0769 819 810 (09:00–18:00). Poti scrie si din pagina de contact.
